Күрделі қалып қозғалысында слайдтар қандай маңызды рөл атқарады?

Күрделі инъекциялық қалып ішінде бір слайдтың қозғалысы бөліктің ақаусыз немесе сынғанын анықтауға мүмкіндік береді. Бүйірлік кесіндісі бар қалыпталған автомобиль қосқышын қарастырыңыз. Бөлшекті босату үшін негізгі өзек пен қуыс жай ғана ашылып, жабыла алмайды; астыңғы кесу қақпанға түсер еді. Сырғымалы механизм бөлікті шығару алдында бүйірлік өзекті тартып алып, бүйір бойымен қозғалуы керек. Егер слайд тым ерте қозғалса, бөлік бұрмаланады. Егер ол тым кеш қозғалса, бөлік жарылып кетеді. Егер ол байланысса, қалып зақымдалған. Бұл пішіннің күрделі қозғалысындағы слайдтардың маңызды рөлі. Олар әйтпесе мүмкін болмайтын геометрияларды қалыптауға мүмкіндік беретін құрамдас бөліктер: астыңғы кесулер, ішкі жіптер, бүйірлік тесіктер және күрделі контурлар. Сырғыма болаттың қарапайым бөлігі емес; бұл жүздеген мың циклдар үшін сенімді жұмыс істеуі керек дәл механизм. Дизайн, материалдар және слайдтардың және олармен байланысты компоненттердің өндірістік дәлдігі пішіннің сәттілігін анықтайды.

Күрделі қалып қозғалысы кезінде слайдтардың маңыздылығын асыра айту мүмкін емес. Олар қарапайым ашық және жабық пішінді күрделі бөлшектерді шығаруға қабілетті күрделі өндірістік жүйеге айналдыратын компоненттер. Олар инжекциялық қалыптаудың жоғары қысымына, процестің термиялық цикліне және қайталанатын іске қосудың механикалық тозуына төтеп беруі керек. Олар қалыптың ашылуы мен жабылуымен дәл уақытында болуы керек. Және олар микронмен өлшенетін рұқсаттарға дейін жасалуы керек. Бұл мақалада күрделі зең қозғалысындағы слайдтардың маңызды рөлі қарастырылады. Біз слайдтардың әртүрлі түрлерін, сенімді жұмыс істеуін қамтамасыз ететін дизайн принциптерін, олардың қызмет ету мерзімін анықтайтын материалдар мен өндіріс процестерін және дәлдікті қамтамасыз ететін сапаны бақылау шараларын қарастырамыз. Сондай-ақ біз өзіміздің егжей-тегжейлі сипаттамаларды беремізҚалыптың дәл құрамдас бөліктері мен кірістірулеріMoldburger Mold Industry Co., Ltd-дегі фабрикамыздан.

Мазмұны

• 1. Моль слайды дегеніміз не және ол не үшін қажет?
• 2. Күрделі қалыптарда қолданылатын слайдтардың қандай түрлері бар?
• 3. Слайдтың қозғалысы қалай іске қосылады және уақыты белгіленеді?
• 4. Қандай материалдар мен өңдеулер сырғыма төзімділігін қамтамасыз етеді?
• 5. Дизайндың қандай принциптері слайдтың бұзылуына жол бермейді?
• 6. Қандай спецификациялар жоғары сапалы пішінді сырғымалар мен кірістірулерді анықтайды?
• 7. Жиі қойылатын сұрақтар (ЖҚС)
• 8. Қорытынды

1. Моль слайды дегеніміз не және ол не үшін қажет?

Қалып сырғымасы – қалып қуысының немесе өзегінің бір бөлігін қалыптың негізгі ашылу және жабылу бағытына перпендикуляр бүйірлік бағытта жылжытатын механизм. Слайдтың мақсаты - қалыпты негізгі ось бойымен жай ғана ашылған жағдайда бөліктің шығарылуын болдырмайтын мүмкіндіктерді қалыптастыру. Бұл мүмкіндіктер астыңғы кесулер ретінде белгілі. Төменгі кесу бүйірлік саңылау, ойық, жіп немесе пішіннің ашылу бағытына сәйкес келмейтін кез келген геометрия болуы мүмкін. Слайдсыз бұл мүмкіндіктер ұсталып қалады, ал бөлікті зақымдамай алып тастау мүмкін емес еді. Сырғыма бөлікті шығарғанға дейін жолдан шығып, бөлікті таза алып тастауға мүмкіндік береді. Төмендегі кесте слайдтарды қажет ететін мүмкіндіктердің түрлерін жинақтайды.

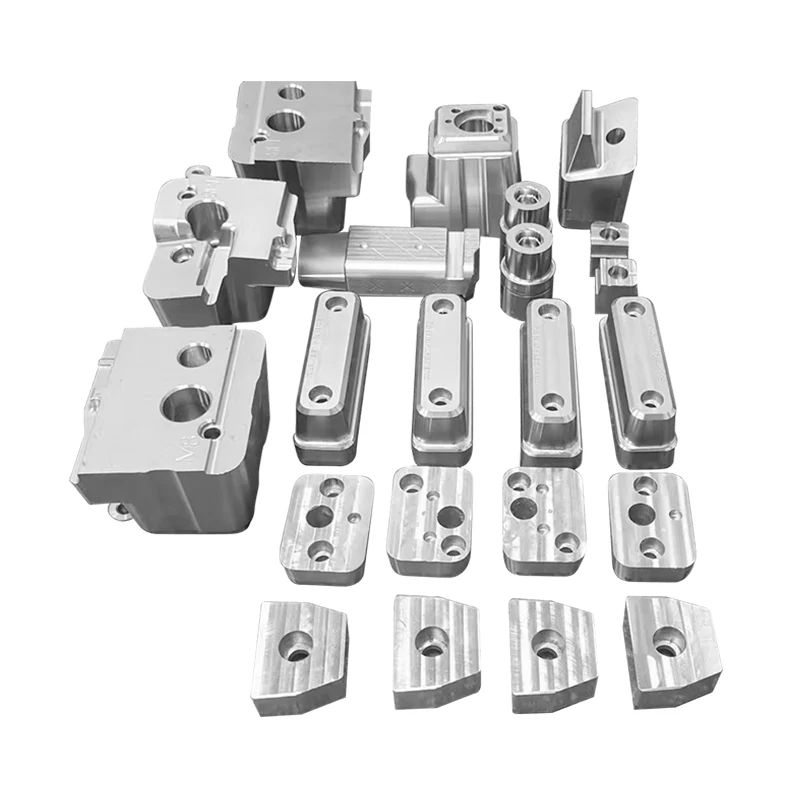

СағатMoldburger Mold Industry Co., Ltd., біздің зауыт слайдтарды қоса, дәл қалыптау компоненттері мен кірістірулерді жобалауға және өндіруге маманданған. Біздің автомобиль жасау, медициналық және тұрмыстық электроника салаларында қолданылатын күрделі қалыптарға арналған слайдтарды өндіруде үлкен тәжірибеміз бар. Біздің инженерлік команда сырғыту механизмінің белгілі бір бөлік геометриясы мен өндіріс талаптарына оңтайландырылғанын қамтамасыз ету үшін қалып дизайнерлерімен тығыз жұмыс істейді.

2. Күрделі қалыптарда қолданылатын слайдтардың қандай түрлері бар?

Күрделі қалыптарда қолданылатын слайдтардың бірнеше түрі бар, олардың әрқайсысы әртүрлі қолданбаларға және бөлік геометрияларына сәйкес келеді. Ең көп тараған түрлері: жұдырықшалы сырғанақ, гидравликалық сырғанақ, бұрыштық пин сырғымасы және механикалық сырғанақ. Жұдырықшалы сырғытпа - ең көп таралған түрі. Ол қалып ашылған кезде сырғытуды іске қосу үшін қалып негізіне орнатылған жұдырықшаны пайдаланады. Қалып табақшалары бөлінгенде жұдырықша түйреуіш сырғыманы бүйірден итереді. Гидравликалық сырғытпа гидравликалық цилиндрді пайдалана отырып, сырғыманы қалып саңылауынан тәуелсіз жылжытады. Бұл күрделірек уақыт пен үлкен күшке мүмкіндік береді. Бұрыштық істік сырғымасы пішін ашылған кезде сырғытпаны жылжыту үшін жұдырықшалы істік сырғытпасына ұқсас, бірақ геометриясы басқа бұрышты істікшікті пайдаланады. Механикалық сырғытпа сырғытпаны жылжыту үшін байланыстырғышты немесе тірек-пиньонды механизмді пайдаланады. Төмендегі кесте осы слайд түрлерін салыстырады.

Біздің зауытта біз слайдтардың барлық түрлерін және олармен байланысты компоненттерді, соның ішінде сырғанау блоктарын, сырғымалы рельстерді, жұдырықшаларды және тозу пластиналарын жасаймыз. Біз слайдтардың біркелкі және сенімді жұмыс істеуін қамтамасыз ету үшін жоғары сапалы материалдарды және дәл өңдеуді пайдаланамыз. Біздің инженерлік топ сіздің нақты қолданбаңызға сәйкес слайд түрін ұсына алады.

3. Слайдтың қозғалысы қалай іске қосылады және уақыты белгіленеді?

Сырғыма қозғалысының іске қосылуы мен уақыты күрделі қалыптың сәтті болуы үшін өте маңызды. Сырғыма қалып циклінде дұрыс уақытта қозғалуы керек: деформацияға төтеп беру үшін деталь жеткілікті суығаннан кейін, бірақ бөлшек шығарылғанға дейін. Слайд тым ерте қозғалса, бөлік бұрмалануы немесе зақымдалуы мүмкін. Егер ол тым кеш қозғалса, бөлік жарылуы немесе сырғанаудың зақымдалуы мүмкін. Уақыт жұдырықшасының геометриясы немесе гидравликалық жүйені бағдарламалау арқылы басқарылады. Жұдырықшалы сырғытпа үшін жұдырықша істікшесінің ұзындығы мен бұрышы сырғытпаның қашан қозғала бастайтынын және оның қаншалықты алыс жүретінін анықтайды. Жұдырықша түйреуіш әдетте қалыптың қозғалмайтын жартысына орнатылады және қалып ашылған кезде ол сырғанақты бекітеді. Жұдырықша түйреуіш оны итергенде сырғыма бүйір бойымен қозғалады. Төмендегі кесте слайд қозғалысына арналған уақытты қарастырады.

Moldburger Mold Industry Co., Ltd.-де біздің зауыт слайд қозғалысының уақытын жобалау және тексеру үшін кеңейтілген CAD және симуляциялық бағдарламалық құралды пайдаланады. Слайдтың дұрыс уақытта қозғалуын және басқа қалып құрамдас бөліктеріне кедергі болмауын қамтамасыз ету үшін біз бүкіл қалыптау циклін имитациялай аламыз. Біздің дәл өндірісіміз жұдырықша түйреуіштері мен сырғытпа блоктарының уақытты дұрыс белгілеу үшін қажетті дәл өлшемдерге сәйкес жасалуын қамтамасыз етеді.

4. Қандай материалдар мен өңдеулер сырғыма төзімділігін қамтамасыз етеді?

Слайдтың беріктігі оның құрылысында қолданылатын материалдар мен өңдеулерге байланысты. Слайд инъекциялық қалыптаудың жоғары қысымына, қайталанатын қозғалыстың үйкелісіне және абразивті пластик балқымасының тозуына төтеп беруі керек. Сырғымалар мен олардың құрамдас бөліктеріне арналған ең көп таралған материалдар P20, H13 және S7 сияқты шыңдалған аспаптық болаттар болып табылады. Бұл болаттар жоғары беріктік, қаттылық және тозуға төзімділік комбинациясын ұсынады. Үйкелісті азайту және қызмет ету мерзімін ұзарту үшін жылжымалы беттер жиі қапталады немесе өңделеді. Жалпы өңдеу әдістеріне азоттау, хромдау және титан нитриді (TiN) немесе алмас тәрізді көміртек (DLC) сияқты тозуға төзімді жабындарды қолдану жатады. Төмендегі кесте слайдтарымызда қолданылған материалдар мен өңдеулерді қорытындылайды.

Біздің зауытта біз дәл қалыптау компоненттері мен кірістірулер үшін тек жоғары сапалы материалдар мен өңдеулерді қолданамыз. Бізде азоттау, хромдау және жабындарды үй ішінде орындау үшін жабдықтар мен тәжірибе бар. Біз сондай-ақ әртүрлі сырғанақ конструкцияларына сәйкес келетін стандартты және тапсырыс бойынша тозу пластиналары мен бағыттаушы втулкаларды ұсынамыз. Біздің мақсатымыз - пішіннің қызмет ету мерзімі үшін сенімді жұмыс істейтін слайдтарды қамтамасыз ету.

5. Дизайндың қандай принциптері слайдтың бұзылуына жол бермейді?

Сырғымалы механизмнің конструкциясы инжекциялық қалыптау процесінің күштерін, қозғалысын және ортасын есепке алуы керек. Слайдтың бұзылуын болдырмау үшін бірнеше дизайн принциптері маңызды. Біріншісі - адекватты нұсқау. Слайдты өз жолымен дәлдікпен бағыттау керек. Бұған әдетте бағыттаушы рельстер мен тозу тақталары арқылы қол жеткізіледі. Бағыттауыш рельстер сырғымадағы бүйірлік күштерге қарсы тұру үшін жеткілікті қатты болуы керек, ал тозу тақталары төмен үйкеліс бетін қамтамасыз етуі керек. Екінші принцип - дұрыс теңестіру. Сырғытпа пішіннің қуысы мен өзегімен туралануы керек. Сәйкес келмеу бөлікті байланыстыруға, тозуға және зақымдауға әкелуі мүмкін. Үшінші принцип - жеткілікті алдын ала жүктеу. Ойнауды болдырмау үшін слайдты бағыттаушы рельстерге қарсы алдын ала жүктеу керек. Бұл слайдтың біркелкі және дәл қозғалуын қамтамасыз етеді. Төртінші принцип – ластанудан қорғау. Сырғымалы механизм пластик жарқылдан, шаңнан және қоқыстан қорғалған болуы керек. Бұған әдетте тығыздағыштармен немесе қақпақтармен қол жеткізіледі. Төмендегі кестеде осы дизайн принциптері жинақталған.

Moldburger Mold Industry Co., Ltd.-де біздің зауыт слайдтар мен кірістірулерді өндіруде осы дизайн принциптерін ұстанады. Біз барлық компоненттердің бір-біріне дұрыс орналасуын қамтамасыз ету үшін дәл өңдеуді қолданамыз. Біз тегіс, дәл қозғалысты қамтамасыз ету үшін жоғары сапалы тозу тақталары мен бағыттаушы рельстерді қолданамыз. Біз механизмді ластанудан қорғау үшін тығыздағыштар мен қақпақтарды қосамыз. Біздің мақсатымыз - пішіннің қызмет ету мерзімі үшін сенімді жұмыс істейтін слайдтарды қамтамасыз ету.

6. Қандай спецификациялар жоғары сапалы пішінді сырғымалар мен кірістірулерді анықтайды?

Қалып сырғалары мен кірістірулерге арналған негізгі техникалық сипаттамалар материалды, қаттылықты, өлшемдік төзімділікті, бетті өңдеуді және жабынды қамтиды. Төмендегі кестеде біздің дәл қалыптау компоненттері мен кірістірулерімізге арналған типтік сипаттамалардың қысқаша мазмұны берілген.

Біздің зауытта біз осы және т.б. сипаттамаларға сәйкес келетін дәл қалыптау компоненттері мен кірістірулерді шығарамыз. Біз материалды, қаттылықты және жабынды сіздің нақты талаптарыңызға сәйкес реттей аламыз. Біздің сапаны бақылау жүйемізге өлшемді тексеру, қаттылықты сынау және әрбір құрамдас бөліктің біздің жоғары стандарттарға сәйкес келетініне көз жеткізу үшін бетті өңдеуді өлшеу кіреді.

7. Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Қалыптағы сырғанақ пен көтергіштің айырмашылығы неде?

Жауап: Сырғыма пішіннің ашылу бағытына перпендикуляр бүйір бойымен қозғалып, бөліктің бүйірінде астыңғы кесулерді құрайды. Көтергіш әдетте бөліктің ішкі жағында астыңғы кесулерді жасау немесе шығаруға көмектесу үшін бұрышпен қозғалады. Екеуі де қарапайым түзу тарту арқылы қалыптауға болмайтын элементтерді қалыптастыруға арналған механизмдер, бірақ олар әртүрлі бағытта жұмыс істейді және әртүрлі геометриялар үшін қолданылады.

2-сұрақ: Слайдқа қажетті штрихты қалай анықтауға болады?

Жауап: Слайд үшін қажетті штрих кесу тереңдігімен және қауіпсіздік шегімен анықталады. Бөлшек шығарылғанға дейін сырғыма астыңғы кесіндіні толығымен тазарту үшін жеткілікті шегінуі керек. Жалпы ереже бойынша, инсульт кесілген тереңдіктен кемінде 5-10 мм артық болуы керек. Нақты инсульт бөліктің геометриясына және қалып дизайнына байланысты. Біздің инженерлік команда нақты қолданбаңыз үшін қажетті инсультті есептеуге көмектесе алады.

3-сұрақ: Слайдтың ұсталуына немесе байланыстыруына не себеп болады?

Жауап: Сырғыма бірнеше себептерге байланысты ұсталып қалуы немесе жабысып қалуы мүмкін: жеткіліксіз майлау, пластикалық жарқылдан немесе қоқыстардан ластану, сырғытпаның немесе бағыттаушы рельстердің тураланбауы, алдын ала жүктеменің жеткіліксіздігі немесе бағыттаушы рельстер мен тозу пластиналарының тозуы. Тазалау мен майлауды қоса, жүйелі техникалық қызмет көрсету ұсталу мәселелерінің көпшілігін болдырмайды. Егер сырғытпа байласа, оны одан әрі пайдалану алдында бөлшектеу, тексеру және жөндеу керек.

4-сұрақ: Зең сырғанақтарын қаншалықты жиі күтіп ұстау керек?

Жауап: Қалыптың сырғытпалары өндіріс көлеміне және қалыпталатын материалға байланысты белгілі бір уақыт аралығында тексеріліп, сақталуы керек. Жалпы нұсқаулық ретінде слайдтарды әрбір 10 000-50 000 циклден кейін тексеру керек. Тексеру тозуды тексеруді, туралауды тексеруді және сырғанау беттерін майлауды қамтуы керек. Профилактикалық қызмет көрсету сырғытпаның қызмет ету мерзімін ұзартады және күтпеген тоқтап қалудың алдын алады.

5-сұрақ: Слайдтарды бар қалыпқа қайта орнатуға болады ма?

Жауап: Кейбір жағдайларда слайдтарды бар қалыпқа қайта орнатуға болады, бірақ бұл мұқият инженерияны қажет ететін күрделі процесс. Қалыпта сырғанау механизмі үшін жеткілікті орын болуы керек, ал қалып негізі жұдырықшалы түйреуіштерді немесе гидравликалық цилиндрлерді орналастыру үшін өзгертілуі керек. Қалыпқа сырғытуды басынан бастап жобалауға қарағанда, қайта жабдықтау көбінесе қымбатырақ және уақытты қажет етеді. Біздің инженерлік команда сіздің қалыпыңызды бағалай алады және қайта жабдықтаудың мүмкін екендігі туралы кеңес бере алады.

8. Қорытынды

Сырғымалар астыңғы кесілген, бүйірлік саңылаулары, жіптері және қарапайым ашық-жабық қалыппен қалыптауға болмайтын басқа да ерекшеліктері бар бөлшектерді өндіруге мүмкіндік беру арқылы күрделі қалып қозғалысы кезінде маңызды рөл атқарады. Олар ең жоғары стандарттарға сай жобалануы, жасалуы және сақталуы керек дәл механизмдер. Олардың құрылысында қолданылатын материалдар, өңдеулер және дизайн принциптері олардың сенімділігі мен қызмет ету мерзімін анықтайды. Moldburger Mold Industry Co., Ltd.-де біздің фабрика сырғытпаларды, сырғытпа блоктарды, жұдырықшаларды және тозуға арналған пластиналарды қоса алғанда, дәл қалыптау компоненттері мен кірістірулерін өндіруге маманданған. Бізде ең күрделі талаптарға жауап беретін жоғары сапалы құрамдас бөліктерді шығаруға арналған тәжірибе мен жабдық бар. Біздің инженерлік командамыз әрбір құрамдас бөліктің нақты қолданбасы үшін оңтайландырылғанына көз жеткізу үшін тұтынушыларымызбен тығыз жұмыс істейді.

Сіз жаңа пішінді жобалайсыз ба немесе бұрыннан барын сақтайсыз ба, біз сізді өз талаптарыңызды талқылау үшін бізге хабарласуға шақырамыз. Біз үлгілерді, техникалық деректерді және дизайн көмегін ұсына аламыз. Сапа мен тұтынушылардың қанағаттануына деген ұмтылысымыз бізді бүкіл дүние жүзіндегі қалыптар жасаушылар мен қалыптаушылардың сенімді серіктесіне айналдырды.

Moldburger Mold Industry Co., Ltd компаниясына бүгін хабарласыңызҚалыптың нақты компоненттері мен кірістірулеріне қойылатын талаптарды талқылау және слайдтарымыздың күрделі қалыптардың өнімділігі мен сенімділігін қалай жақсарта алатынын білу.
